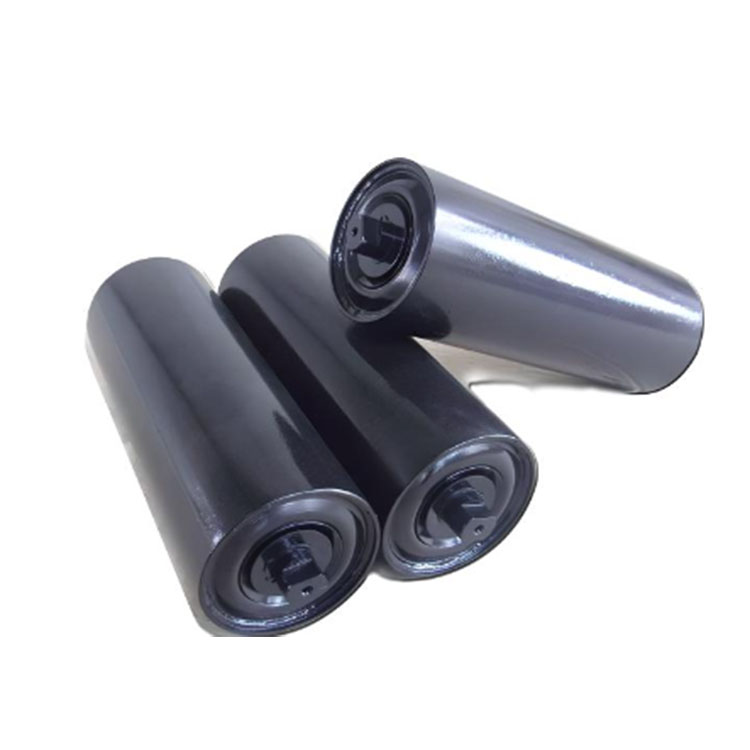

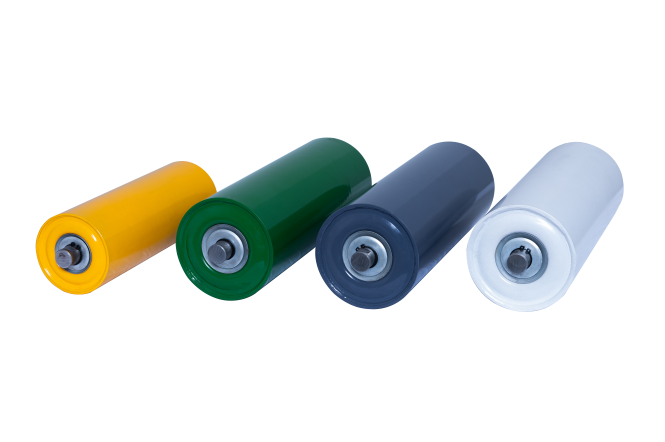

Kostur við að bera lausagang:
Nr.1. Mikil nákvæmni og hátíðni soðin pípa er notuð fyrir valshlíf, með litlu geislamyndun og góðu jafnvægi.
Nr. CNC vinnsla og staðsetningaryfirborð.
No.3 Bearing IDLER með velþekktum vörumerkjum Series Roller Special Bearings.
Nr.4 með því að bera lausagang sem velur gæða málma, beygju og mala CNC eru notuð til að tryggja nákvæmni.
Nr.
Breidd belti
B
|
L | L1 | L2 | D | d | b | Legutegund |
500 | 190 | 200 | 220 | Φ89 | Φ20 | 14 | 4G204 |
600 | 610 | 640 | |||||
650 | 240 | 250 | 270 | ||||
750 | 760 | 790 | |||||
800 | 305 | 315 | 335 | ||||
950 | 960 | 990 | |||||
1000 | 375 | 385 | 408 | Φ108 | Φ25 | 18 | 4G305 |
1150 | 1160 | 1200 | |||||
1200 | 455 | 465 | 488 | ||||
1400 | 1410 | 1450 | |||||
1400 | 525 | 535 | 558 | ||||
1600 | 1610 | 1650 |
